赫里奥特长光程气体池 GW-1050 - 武汉敢为科技有限公司

1、產品設計

專(zhuan)業(ye)(ye)性：敢為有專(zhuan)業(ye)(ye)的(de)光學工程(cheng)師以及實驗室，每個產品都精心設計。

可靠性：長達時間的氣(qi)體池設計經驗，國內遙遙領先。

穩定性：累計為超過100家科研院所以及企業定制產品，行業應用數不勝數。

2、加工工藝

光學冷加工：精(jing)密光學加工，精(jing)確測(ce)量(liang)

光學鍍(du)膜(mo)：金屬膜(mo)、介質膜(mo)全覆(fu)蓋(gai)

腔體加工：第五代(dai)CNC一體式(shi)加工工藝

腔體表面(mian)處理：陽(yang)極氧化、多彩電鍍、特氟龍(long)等可選

組裝調試：可見光預調、高低溫老化、目標光精調、整機測試。

3、隨心選配

多種接口(kou)：不銹鋼卡套(tao)、快(kuai)擰、自鎖式快(kuai)插等多接口(kou)可選。

多種窗片：JGS1、JGS2、GaF2、BaF2、ZnSe、Krs-5......

多種材(cai)料：A型(xing)整體特種鋁合(he)金/B型(xing)鋁合(he)金+石英腔體/C型(xing)奧氏體不銹鋼整體

系列	GW-1050系列
產品型號	GW-1050A-XXM
使用波段	紅外：700nm-10um
光程長	6	8	12	16	定制
外形尺寸	5197588mm
內腔尺寸	Φ56*298
容積	655ml
進出氣口尺寸	Φ6卡套
進出光孔接頭	FC/APC或空間光
溫度傳感器（選配）	PT100（Φ4*30mm）
壓力傳感器（選配）	擴散(san)硅壓力傳感器（G1/8G管螺紋）
窗口透射鏡片	默認GaF2
耐壓	<0.15MPa
耐溫	≤60℃
腔體材料	特種鋁合金+石英
可選配件	三維調整架+光纖準直器

注(zhu)：1，XX代表光(guang)程長度，單位默認(ren)為(wei)(wei)cm；2，無特(te)殊(shu)說明，尺寸(cun)誤(wu)差(cha)在±0.5mm；3，尺寸(cun)標注(zhu)默認(ren)為(wei)(wei)：長*寬*高（cm）或(huo)直(zhi)徑*長（mm）4，以上僅(jin)為(wei)(wei)常規(gui)型號尺寸(cun)，定(ding)制或(huo)不同(tong)型號產(chan)品以實物(wu)為(wei)(wei)準。

1-技術原理

氣(qi)體池是專為氣(qi)體檢測而設計的光學(xue)器皿裝(zhuang)置(zhi)，氣(qi)體檢測的原(yuan)理遵照朗伯(bo)--比爾(Lambert-Beer)吸收定律。

光源發出的紅外光窗片進入氣室，光分別穿透氣體池后由探測器接收。通過對信號進行分析，可以得出氣體中相關組分的濃度。

2-光路示意

多次反射型氣體池，光程一般比較長，光程長度為物理長度的幾倍或幾十倍。光經過氣體池入光口射入，穿透窗片進入氣體池，與氣體內部的多組鏡片進行多次詞折返，同時與氣體池的氣體發生多次吸收反應后經過窗片從出光口射出。

3-機械結構

敢為科技的所有產品均是基于產品化思路而開發的，所以機械結構的設計原則首先是結構穩定可靠、安裝精密標準、維護簡單方便

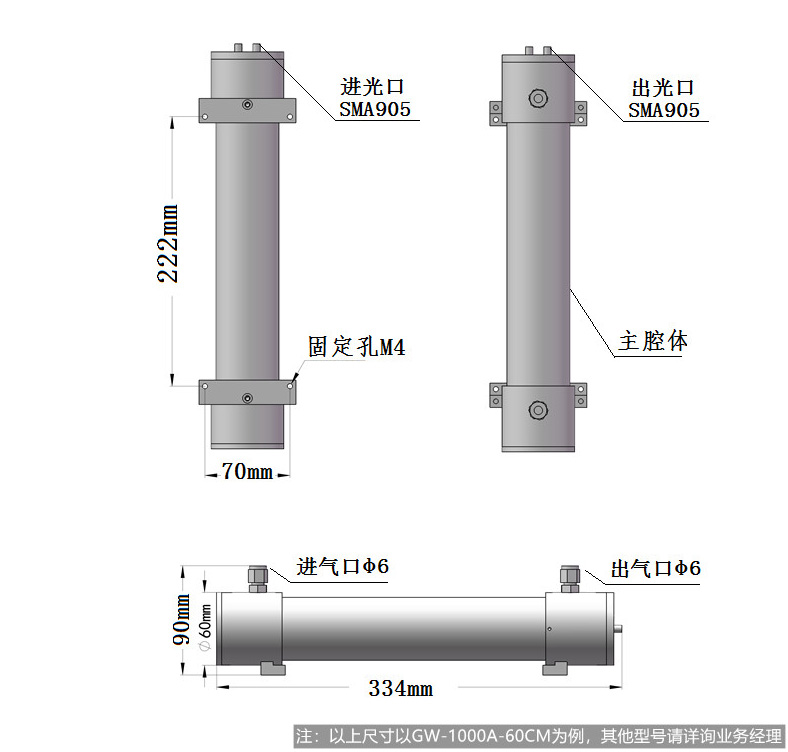

4-尺寸示意

注：該尺寸圖僅為該系列一種型號的示意圖，具體產品詳詢業務經理或者技術人員。

5-溫壓控制

溫(wen)度控制(zhi)：可選配氣體池專(zhuan)用(yong)溫(wen)度控制(zhi)系統：包含加熱裝置、溫(wen)度傳感器(qi)(qi)、溫(wen)度控制(zhi)器(qi)(qi)。

壓力檢測：可(ke)選(xuan)配氣(qi)體池專用(yong)數顯輸(shu)出二合一的壓力傳感器。
